Direct Memory Access (DMA)
Pengertian DMA
DMA ialah sebuah prosesor khusus (special purpose processor) yang berguna untuk menghindari pembebanan CPU utama oleh program I/O (PIO).
Untuk memulai sebuah transfer DMA, host akan menuliskan sebuah DMA command block yang berisi pointer yang menunjuk ke sumber transfer, pointer yang menunjuk ke tujuan transfer, dan jumlah byte yang ditransfer, ke memori. CPU kemudian menuliskan alamat command block ini ke pengendali DMA, sehingga pengendali DMA dapat kemudian mengoperasikan bus memori secara langsung dengan menempatkan alamatalamat pada bus tersebut untuk melakukan transfer tanpa bantuan CPU.
3 langkah dlam transver DMA :
1) Prosesor menyiapkan DMA transfer
dengan menyedia kan data-data dari perangkat, operasi yang akan ditampilkan, alamat memori yang menjadi sumber dan tujuan data, dan banyaknya byte yang ditransfer.
2) Pengendali DMA
memulai operasi (menyiapkan bus, menyediakan alamat, menulis dan membaca data), sampai seluruh blok sudah di transfer.
3)Pengendali DMA meng-interupsi prosesor
dimana selanjutnya akan ditentukan tindakan berikutnya.
2 metode DMA dalam mentrasfer data :
a) Metode yang sangat baku dan sederhana disebut HALT, atau Burst Mode DMA, karena pengendali DMA memegang kontrol dari sistem bus dan mentransfer semua blok data ke atau dari memori pada single burst. Selagi transfer masih dalam prosres, sistem mikroprosessor diset idle,tidak melakukan instruksi operasi untuk menjaga internal register. Tipe operasi DMA seperti ini ada pada kebanyakan komputer.
b) Mengikutsertakan pengendali DMA untuk memegang kontrol dari sistem bus untuk jangka waktu yang lebih pendek pada periode dimana mikroprosessor sibuk dengan operasi internal dan tidak membutuhkan akses ke sistem bus. Metode DMA ini disebut cycle stealing mode. Cycle stealing DMA lebih kompleks untuk diimplementasikan dibandingkan HALT DMA, karena pengendali DMA harus mempunyai kepintaran untuk merasakan waktu pada saat sistem bus terbuka
Prinsip kerja DMA
• CPU akan mendelegasikan kerja I/O kepada DMA
• CPU akan mendelegasikan kerja I/O kepada DMA
• CPU hanya akan terlibat pada awal proses untuk memberikan instruksi lengkap pada DMA dan akhir proses saja
• CPU dapat menjalankan proses lainnya tanpa banyak terganggu dengan interupsi• Melaksanakan transfer data secara mandiri :
1. DMA memerlukan pengambilalihan kontrol bus dari CPU
2. DMA akan menggunakan bus bila CPU tidak menggunakannya atau DMA memaksa CPU untuk menghentikan sementara penggunaan bus

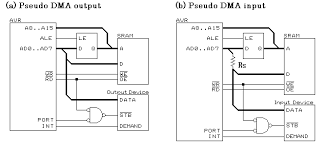

3. Teknik cyclestealing, modul DMA mengambil alih siklus busGambar DMA
