Cara Kerja
Mesin Scanner Fingerprint
Ahmad Fuad
1055201004
Sistem sidik jari (fingerprint) saat ini sudah banyak digunakan, baik
sebagai Attendance System (sistem absensi) maupun sebagai Access Control
(sistem pengontrol akses ke dalam suatu ruangan, tempat, atau ke dalam sebuah
sistem).
alatnya:
Pertanyaan yang seringkali terbersit dalam benak kita adalah, bagaimana cara
mesin ini mengenali sidik jari kita? apakah ketika menempelkan jari posisinya
harus tepat seperti ketika kita menempelkan jari untuk disimpan supaya
menghasilkan gambar yang sama? bagaimana jika jari kita tergores atau terluka?
Untuk itu supaya bisa menjawabnya marilah kita mengintip sedikit mengenai
bagaimana mesin scanner sidik jari bekerja.
PATERN
Secara umum, sidik jari dapat dibedakan menjadi beberapa tipe menurut Henry
Classification System, yaitu:
Perlu diketahui bahwa hampir 2/3 manusia memiliki sidik jari dengan Loop
Pattern, hampir 1/3 lainnya memiliki sidik jari dengan Whorl Pattern, dan hanya
5-10% yang memiliki sidik jari dengan Arch Pattern.
Pola-pola seperti ini digunakan untuk membedakan sidik jari secara umum, namun
untuk mesin sidik jari, pembedaan seperti ini tidaklah cukup. Karena itulah
mesin sidik jari diperlengkapi dengan metode pengenalan Minutiae.
MINUTIAE
Minutiae berasal dari bahasa inggris yang bisa berarti “barang yang tidak berarti” atau “rincian tidak penting”, dan terkadang diartikan sebagai “detail”.
Seperti arti katanya, minutiae sebenarnya merupakan rincian sidik jari yang tidak penting bagi kita, tetapi bagi sebuah mesin sidik jari itu adalah detail yang sangat diperhatikan.
Minutiae berasal dari bahasa inggris yang bisa berarti “barang yang tidak berarti” atau “rincian tidak penting”, dan terkadang diartikan sebagai “detail”.
Seperti arti katanya, minutiae sebenarnya merupakan rincian sidik jari yang tidak penting bagi kita, tetapi bagi sebuah mesin sidik jari itu adalah detail yang sangat diperhatikan.
fingerscan:
* crossover: persilangan dua garis
* core: putar-balikan (U turn) sebuah garis
* bifurcation: percabangan sebuah garis
* ridge ending: berhentinya sebuah garis
* island: sebuah garis yang sangat pendek
* delta: pertemuan dari tiga buah garis yang membentuk sudut* core: putar-balikan (U turn) sebuah garis
* bifurcation: percabangan sebuah garis
* ridge ending: berhentinya sebuah garis
* island: sebuah garis yang sangat pendek
* pore: percabangan sebuah garis yang langsung diikuti dengan menyatunya kembali percabangan tersebut sehingga membentuk sebuah lingkaran kecil
mesin sidik jari akan mencari titik-titik ini dan membuat pola dengan
menghubung-hubungkan titik-tik ini. Pola yang didapat dengan menghubungkan
titik-titik inilah yang nantinya akan digunakan untuk melakukan pencocokan bila
ada jari yang menempel pada mesin sidik jari. Jadi, sebenarnya mesin sidik jari
tidak mencocokkan gambar, tetapi mencocokkan pola yang di dapat dari minutiae-minutiae
ini.
Untuk lebih jelasnya, lihatlah ilustrasi di bawah ini:
Gambar di sebelah kiri adalah gambar sidik jari yang telah tersimpan pada mesin
sidik jari, sedangkan gambar di kanan adalah hasil scan jari yang akan
dicocokkan. Pertama-tama sistem akan mencari titik-titik minutiae pada
keduanya
Setelah itu, mesin sidik jari akan mengumpulkan titi-titik minutiae tersebut
untuk dicocokkan

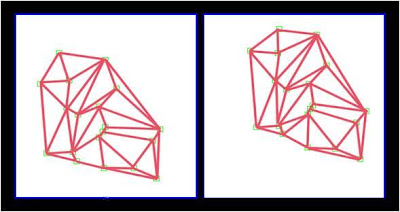

Langkah berikutnya, mesin sidik jari akan mencari kecocokan pola pada
minutiae-minutiae yang telah terkumpul tersebut (perhatikan bahwa tidak semua
minutiae harus digunakan atau memiliki kesamaan baik pada gambar kiri maupun
kanan)
Jika mesin sidik jari mendapatkan pola yang sama (dalam contoh di atas terdapat
kesamaan), maka proses identifikasi sudah berhasil (perhatikan bahwa letak pola
tersebut tidak harus sama)
Dari ilustrasi di atas, kita bisa mendapatkan gambaran yang jelas mengenai
bagaimana mesin sidik jari bekerja. Karena tidak semua minutiae harus digunakan
dan juga karena letak pola yang ditemukan tidak harus sama, maka kita dapat
menyimpulkan bahwa posisi jari kita pada saat identifikasi pada mesin sidik
jari tidak harus persis sama dengan pada saat kita menyimpan data sidik jari
kita pertama kali pada mesin tersebut. Dan fakta bahwa mesin sidik jari
menggunakan minutiae-minutiae dalam melakukan proses identifikasi dapat
memberikan kesimpulan kepada kita bahwa goresan pada jari kita dapat menyebabkan
sulitnya jari kita teridentifikasi, karena tu berarti akan merubah
minutiae-minutiae yang ada, misalnya membuat beberapa crossover baru, dan
lain-lain.
Sumber : Jaskus.us
