CACHE MEMORY PADA KOMPUTER
Cache memory merupakan
media penyimpanan data sekunder berkecepatan tinggi, dimana tempat
menyimpan data atau informasi sementara yang sering digunakan atau
diakses oleh komputer.
Fungsi Cache Memory
- Mempercepat Akses data pada komputer
- Meringankan kerja prosessor
- Menjembatani perbedaan kecepatan antara cpu dan memory utama.
- Mempercepat kinerja memory
Letak Cache Memory
- Terdapat didalam Processor (on chip ) Cache internal diletakkan dalam prosesor sehingga tidak memerlukan bus eksternal, maka waktu aksesnya akan sangat cepat sekali
- Terdapat diluar Processor (off chip) berada pada MotherBoard, memori jenis ini kecepatan aksesnya sangat cepat, meskipun tidak secepat chache memori jenis pertama
Jenis Cache Memory
1. L1 cache L1 Cache adalah Sejumlah kecil SRAM memori yang digunakan sebagai cache yang terintegrasi menyatu pada prosesor.
1. L1 cache L1 Cache adalah Sejumlah kecil SRAM memori yang digunakan sebagai cache yang terintegrasi menyatu pada prosesor.
- Berguna untuk menyimpan secara sementara instruksi dan data, dan memastikan bahwa prosesor memiliki supply data yangstabil untuk diproses sementara memori mengambil dan menyimpan data baru.
- L1 cache (Level 1 cache) disebut pula dengan istilah primary cache, first cache, atau level one cache.
- transfer data dari L1 cache ke prosesor terjadi paling cepat Kecepatannya mendekati kecepatan register
2. L2 cache Arti istilah L2 Cache adalah Sejumlah kecil SRAM memori yang berada di motherboard dekat dengan posisi dudukan prosesor. Berguna untuk menyimpan sementara
instruksi dan data, dan memastikan bahwa prosesor memiliki supply data
yangstabil untuk diproses sementara memori mengambil dan menyimpan data
baru (Level 2 cache) secondary cache, second level cache, atau level two cache. L2 cache memiliki ukuran lbih besar dibandingkan L1 namun kecepatan transfernya sedikit lebih lama dari L1cache. L3 cache jarang sekali ada, hanya ada di komputer tertentu. Berguna ketika terdapat cache yang hilang ”missing” pada cache L1 & L2. L3 cache memiliki ukuran lbih besar dibandingkan L1 dan L2 namun kecepatan transfernya lebih lama dari L1cache dan L2 Cache.
Elemen Cache Memory
- Fungsi Pemetaan (Mapping)
pemetaan blok-blok memori utama ke dalam saluran cache.
· Pemetaan Langsung (Direct Mapping)
· Pemetaan Asosiatif (Associative Mapping)
· Pemetaan Asosiatif Set (Set Associative Mapping)
- Algoritma Penggantian
untuk memilih blok data mana yang ada di cache yang dapat diganti dengan blok data baru
· Least Recently used (LRU)
· First in first out (FIFO)
· Least frequently used (LFU)
· Random

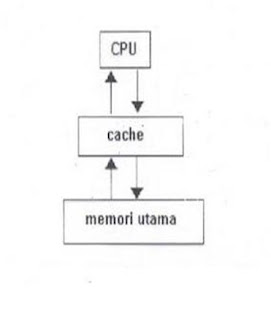

Cara Kerja Cache Memori
1. CPU membaca word memori
2. Periksa di Cache Memory,
3.Jika ada akan dikirim ke CPU
4.Jika tidak ada akan dicari ke Memory Utama
5.Dikirim ke Cache Memory lalu dikirim ke CPU
http://pusatstu.gunadarma.ac.id/pscitra
